باعتباري موردًا للكابلات النحاسية الصلبة أو المرنة، غالبًا ما يتم سؤالي عن سعة الكابلات النحاسية المرنة. تعد سعة التيار عاملاً حاسماً في الأنظمة الكهربائية، حيث إنها تحدد مقدار التيار الكهربائي الذي يمكن للكابل حمله بأمان دون ارتفاع درجة الحرارة. في منشور المدونة هذا، سوف أتعمق في ماهية السعة، وكيف يتم تحديدها بالنسبة للكابلات النحاسية المرنة، وسبب أهميتها في التطبيقات المختلفة.
فهم السعة
Ampacity، والمعروفة أيضًا بقدرة الأمبير، هي الحد الأقصى لمقدار التيار الكهربائي الذي يمكن للموصل (مثل الكابل النحاسي) حمله بشكل مستمر في ظل ظروف الاستخدام العادية دون تجاوز معدل درجة الحرارة الخاص به. عندما يتدفق تيار كهربائي عبر موصل، فإنه يولد حرارة بسبب مقاومة المادة. إذا تجاوز التيار سعة الكابل، فقد يسخن الكابل بشكل زائد، مما قد يؤدي إلى تلف العزل ومخاطر الحريق وفشل النظام الكهربائي.
العوامل المؤثرة على سعة الكابلات النحاسية المرنة
هناك عدة عوامل تؤثر على سعة الكابلات النحاسية المرنة. يعد فهم هذه العوامل أمرًا بالغ الأهمية لاختيار الكابل المناسب لتطبيق معين.
1. حجم الكابل
تعد منطقة المقطع العرضي للموصل النحاسي أحد أهم العوامل التي تؤثر على سعة التيار. تتمتع الكابلات الأكبر حجمًا بمقاومة أقل، مما يعني أنها تولد حرارة أقل لتيار معين. ونتيجة لذلك، يمكن للكابلات ذات مساحة المقطع العرضي الأكبر أن تحمل تيارًا أكبر. على سبيل المثال، يمكن لكابل نحاسي مرن مقاس 10 AWG (مقياس الأسلاك الأمريكية) أن يحمل تيارًا أكبر من كابل مقاس 14 AWG.
2. المواد العازلة
يلعب نوع العزل المستخدم على الكابل أيضًا دورًا في تحديد السعة. المواد العازلة المختلفة لها درجات حرارة مختلفة. يمكن للكابلات ذات المواد العازلة التي يمكنها تحمل درجات الحرارة المرتفعة أن تحمل تيارًا أكبر لأنها تستطيع تبديد الحرارة بشكل أكثر فعالية. تشمل المواد العازلة الشائعة للكابلات النحاسية المرنة PVC (البولي فينيل كلورايد)، XLPE (البولي إيثيلين المتقاطع)، والمطاط.
3. درجة الحرارة المحيطة
تؤثر درجة حرارة البيئة المحيطة حيث تم تركيب الكابل على سعته. في درجات الحرارة المحيطة المرتفعة، يكون للكابل قدرة أقل على تبديد الحرارة، وبالتالي تقل سعته. على سبيل المثال، الكابل الذي يمكنه حمل 20 أمبير عند درجة حرارة محيطة تبلغ 30 درجة مئوية قد يكون قادرًا على حمل 15 أمبير فقط عند درجة حرارة محيطة تبلغ 40 درجة مئوية.
4. طريقة التثبيت
يمكن أن تؤثر كيفية تركيب الكابل أيضًا على سعته. قد تكون الكابلات المثبتة في القناة أو المجمعة مع الكابلات الأخرى ذات سعة منخفضة لأن تبديد الحرارة مقيد. من ناحية أخرى، يمكن للكابلات المثبتة في الهواء الطلق أو ذات التهوية الجيدة أن تحمل تيارًا أكبر.
حساب سعة الكابلات النحاسية المرنة
إن حساب سعة الكابلات النحاسية المرنة ليس بالمهمة البسيطة، لأنه يتطلب مراعاة جميع العوامل المذكورة أعلاه. في معظم الحالات، يعتمد المهندسون الكهربائيون والقائمون على التركيب على معايير وجداول الصناعة لتحديد سعة التيار المناسبة لكابل معين.
يوفر قانون الكهرباء الوطني (NEC) في الولايات المتحدة جداول سعة لأنواع مختلفة من الكابلات، بما في ذلك الكابلات النحاسية المرنة. تأخذ هذه الجداول في الاعتبار حجم الكابل ونوع العزل ودرجة الحرارة المحيطة وطريقة التثبيت. على سبيل المثال، يوضح الجدول 310.15(ب)(16) في NEC معدلات السعة للموصلات النحاسية ذات المواد العازلة المختلفة عند درجات حرارة محيطة مختلفة.
بالإضافة إلى NEC، توفر المعايير الدولية مثل IEC (اللجنة الكهروتقنية الدولية) أيضًا إرشادات لحساب سعة الكابل. تُستخدم هذه المعايير على نطاق واسع في دول حول العالم لضمان السلامة الكهربائية وموثوقية النظام.
أهمية السعة في التطبيقات الكهربائية
يعد اختيار كابل نحاسي مرن ذو سعة مناسبة أمرًا ضروريًا للتشغيل الآمن والفعال للأنظمة الكهربائية.
1. السلامة
قد يؤدي استخدام كابل ذو سعة منخفضة جدًا بالنسبة للحمل الحالي إلى ارتفاع درجة الحرارة، وهو ما يمثل خطرًا كبيرًا على الحريق. من خلال اختيار كابل ذو سعة مناسبة، يمكن تقليل مخاطر الحرائق الكهربائية وحوادث السلامة الأخرى بشكل كبير.
2. أداء النظام
يضمن الكابل ذو السعة الصحيحة أن يعمل النظام الكهربائي بأدائه الأمثل. عندما يكون حجم الكابل صغيرًا، قد يتسبب ذلك في انخفاض الجهد، مما قد يؤدي إلى حدوث خلل في المعدات وانخفاض الكفاءة. ومن ناحية أخرى، فإن استخدام كابل كبير الحجم يمكن أن يكون مكلفًا ومهدرًا.
عروض منتجاتنا
كمورد للكابلات النحاسية الصلبة أو المرنة، فإننا نقدم مجموعة واسعة من المنتجات لتلبية الاحتياجات المتنوعة لعملائنا. إن الكابلات النحاسية المرنة الخاصة بنا مصنوعة من موصلات نحاسية عالية الجودة ومتوفرة بمواد وأحجام عازلة مختلفة.

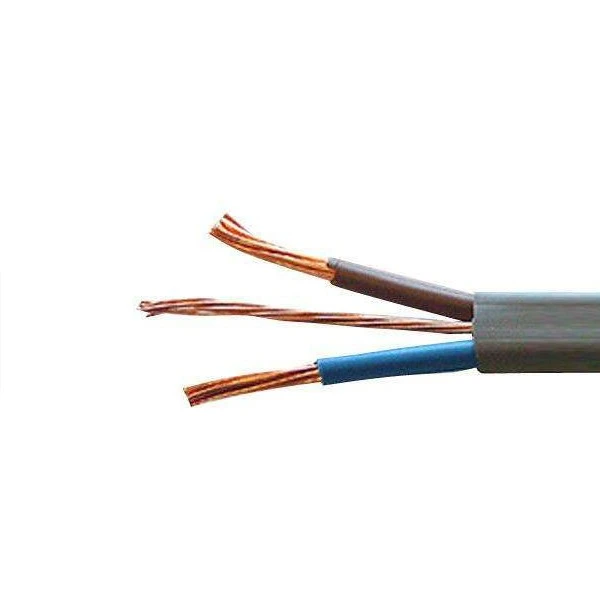

لديناعدد كبير من الأسلاك الكهربائية الرقيقة الرخيصةوهي مناسبة للتطبيقات ذات التيار المنخفض مثل الإضاءة والأجهزة الصغيرة. ملكناالكابل الأرضي ذو الغلاف النحاسي المزدوجتم تصميمه للاستخدام في الأنظمة الكهربائية المنزلية، مما يوفر نقلًا موثوقًا للطاقة والسلامة. بالنسبة للتطبيقات الأكثر تعقيدًا، فإننا نقدم أيضًاكابل كهربائي متعدد النواةوالتي يمكن أن تحمل دوائر متعددة في كابل واحد.
تواصل معنا للمشتريات
إذا كنت بحاجة إلى كابلات نحاسية مرنة لمشروعاتك الكهربائية، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا مساعدتك في اختيار الكابل المناسب بناءً على متطلباتك المحددة، بما في ذلك السعة وبيئة التثبيت والميزانية.
نحن ندرك أهمية توفير منتجات عالية الجودة بأسعار تنافسية، ونحن ملتزمون بضمان رضاكم. سواء كنت مقاولًا، أو كهربائيًا، أو من محبي الأعمال اليدوية، فلدينا الكابلات التي تحتاجها.
لا تتردد في الاتصال بنا للحصول على عرض أسعار أو لمناقشة احتياجات الشراء الخاصة بك. ونحن نتطلع إلى العمل معكم لتقديم أفضل الحلول لتطبيقاتك الكهربائية.
مراجع
- الكود الكهربائي الوطني (NEC)
- معايير اللجنة الكهروتقنية الدولية (IEC).
- مواصفات الشركة المصنعة للكابلات النحاسية المرنة.
